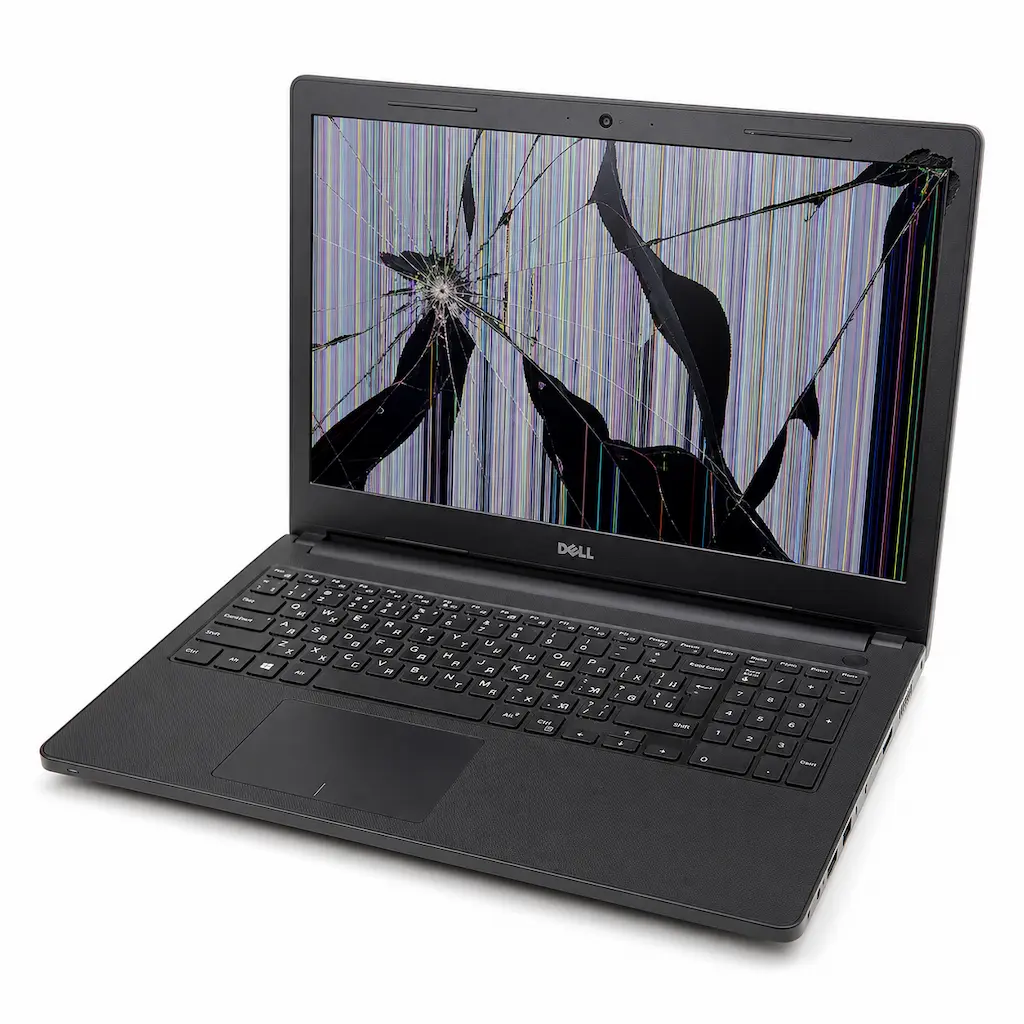

Замена экрана ноутбука Dell в Бронницах

Какие матрицы ставит Dell: типы и особенности дисплеев

Dell использует широкий спектр панелей - от базовых TN в бюджетных Inspiron до профессиональных IPS с калибровкой в Precision и яркими OLED в XPS. При замене экрана ноутбука Dell в Бронницах важно понимать, какой тип панели стоит в вашем устройстве.

Типы матриц в ноутбуках Dell:

• TN (Twisted Nematic). Бюджетные Inspiron 15 3000, Vostro 15 3000, старые Latitude E-серии. Быстрый отклик, низкая цена, но узкие углы обзора и бледные цвета. При замене во многих моделях можно апгрейднуть до IPS - шлейф и разъём часто совместимы.
• IPS (In-Plane Switching). Основной тип в современных Inspiron 5000/7000, Vostro 5000, Latitude 3000/5000/7000, XPS, Precision. Углы обзора 178°, цветовой охват от 45% sRGB (бюджет) до 100% sRGB и выше (средний и верхний сегмент). Комфортная картинка для работы и учёбы.
• IPS 120 Гц / 144 Гц / 165 Гц / 240 Гц / 360 Гц. Игровые Dell G15, G16, Alienware m15/m16/m17/m18, Alienware x14/x15/x17. По данным iFixit, Dell в высокочастотных моделях использует 40-контактный eDP-шлейф с увеличенной пропускной способностью. При замене критически важно не перепутать его с 30-контактным - разъёмы похожи, но панель не запустится.
• OLED. Dell XPS 13 Plus OLED, XPS 15 OLED (9500/9510/9520), Alienware x14/x15/x17 OLED. Контраст 1 000 000:1, охват DCI-P3 до 100%, глубокий чёрный цвет. Матрицы тонкие, хрупкие, дорогие - замена матрицы ноутбука Dell в Бронницах в этом случае требует особой аккуратности.
• Dell PremierColor. Технология Dell для профессиональных дисплеев в XPS и Precision - IPS-панели с расширенным цветовым охватом до 100% Adobe RGB, заводской калибровкой и аппаратной LUT. Матрицы дорогие, подбор желательно оригинальный.
• Сенсорные панели (Touch). Dell Inspiron 14/16 2-in-1, XPS 13 2-in-1, Latitude 7000 2-in-1 - матрица интегрирована с тачскрином в единый блок с дополнительным шлейфом сенсора. Замена технически сложнее и дороже обычной матрицы.
• Mini-LED. Dell Alienware m18 (2023+), XPS 16 (9640) - локальное затемнение с сотнями зон, пиковая яркость до 1000+ нит. Панели дорогие, редкие, подбор аналогов крайне ограничен.
• LVDS vs eDP. Старые Dell (Latitude E-серии, Inspiron 15R, Vostro 1000/3000 первых поколений до 2013 года) используют интерфейс LVDS. Современные eDP-матрицы туда физически не встанут - нужен точный подбор LVDS-совместимой панели. С 2013 - 2014 года Dell полностью перешла на eDP.

Совместимость матриц Dell: на что смотреть при подборе

Чтобы поменять матрицу ноутбука Dell в Бронницах правильно, нужно учесть несколько критических параметров. Ошибка хотя бы в одном - и новая панель не заработает.

Ключевые параметры совместимости:

1. Диагональ и разрешение. 13,3", 14", 15,6", 16", 17,3", 18" - должно совпадать точно. Разрешение: HD (1366×768), Full HD (1920×1080), FHD+ (1920×1200), QHD (2560×1440), QHD+ (2560×1600), 4K (3840×2160), 4K+ (3840×2400). Видеовыход материнской платы рассчитан на конкретное разрешение.
2. Интерфейс подключения. LVDS (старые модели Latitude E, Inspiron R до 2013 года) или eDP (современные). Они физически несовместимы - разные разъёмы, разная распиновка. Внутри eDP бывает 30-контактный (FHD 60 Гц) и 40-контактный (FHD 144+ Гц, QHD, 4K). Они тоже не взаимозаменяемы.
3. Частота обновления. 60 Гц, 120 Гц, 144 Гц, 165 Гц, 240 Гц, 360 Гц - при замене важно соответствие. Высокочастотные матрицы требуют шлейфа с поддержкой высокой полосы пропускания. Поставить 144 Гц матрицу вместо 60 Гц «просто так» не получится - нужна проверка совместимости всей цепочки.
4. Тип крепления. Большинство Dell крепят матрицу на боковых металлических кронштейнах с винтами M2 или M2,5. В ультратонких XPS 13/15/17, Inspiron 13/14 Plus матрица иногда приклеена к крышке - демонтаж требует прогрева и специальных инструментов.
5. Тип подсветки. Все современные Dell - LED. Очень старые модели (Latitude E6400, E5500, Inspiron 1545/1525) могут иметь CCFL-лампу с отдельным инвертором. CCFL и LED-матрицы не взаимозаменяемы без переделки схемы.
6. Покрытие экрана. Матовое (anti-glare) или глянцевое. В Latitude и Precision - почти всегда матовое. В XPS и Alienware встречаются оба варианта. При замене можно выбрать предпочтительный тип, если крепление и шлейф совместимы.
7. Наличие сенсора (Touch). Если у вас сенсорный экран - матрица с тачом отличается от обычной: дополнительный USB-шлейф для сенсора, другое крепление, большая толщина блока.

Мы в нашем сервисном центре снимаем маркировку с установленной матрицы и подбираем точное соответствие.

Как проходит замена экрана ноутбука Dell в Бронницах: пошаговый процесс

Мы работаем по отлаженной схеме, которая исключает ошибки и экономит ваше время:

1. Диагностика. Подключаем внешний монитор - если изображение нормальное, проблема в матрице или шлейфе. Осматриваем шлейф в зоне петли (у Dell Inspiron это больное место), проверяем видеовыход на плате. Точно устанавливаем причину неисправности.
2. Считывание маркировки матрицы. Разбираем крышку, находим заводскую наклейку на тыльной стороне панели. Код вроде B156HAN02.1, LP156WFC-SPD1, NV156FHM-N61 - это полный паспорт матрицы. По нему мы определяем производителя, интерфейс, тип подсветки, разрешение и крепление.
3. Разборка рамки экрана. У большинства Dell рамка (безель) крепится на защёлках и тонком двустороннем скотче. Работаем пластиковым спаджером по периметру, без резких движений - пластик тонкий и легко трескается. У некоторых серий (Latitude E, Precision старых поколений) рамка дополнительно на винтах под резиновыми заглушками.

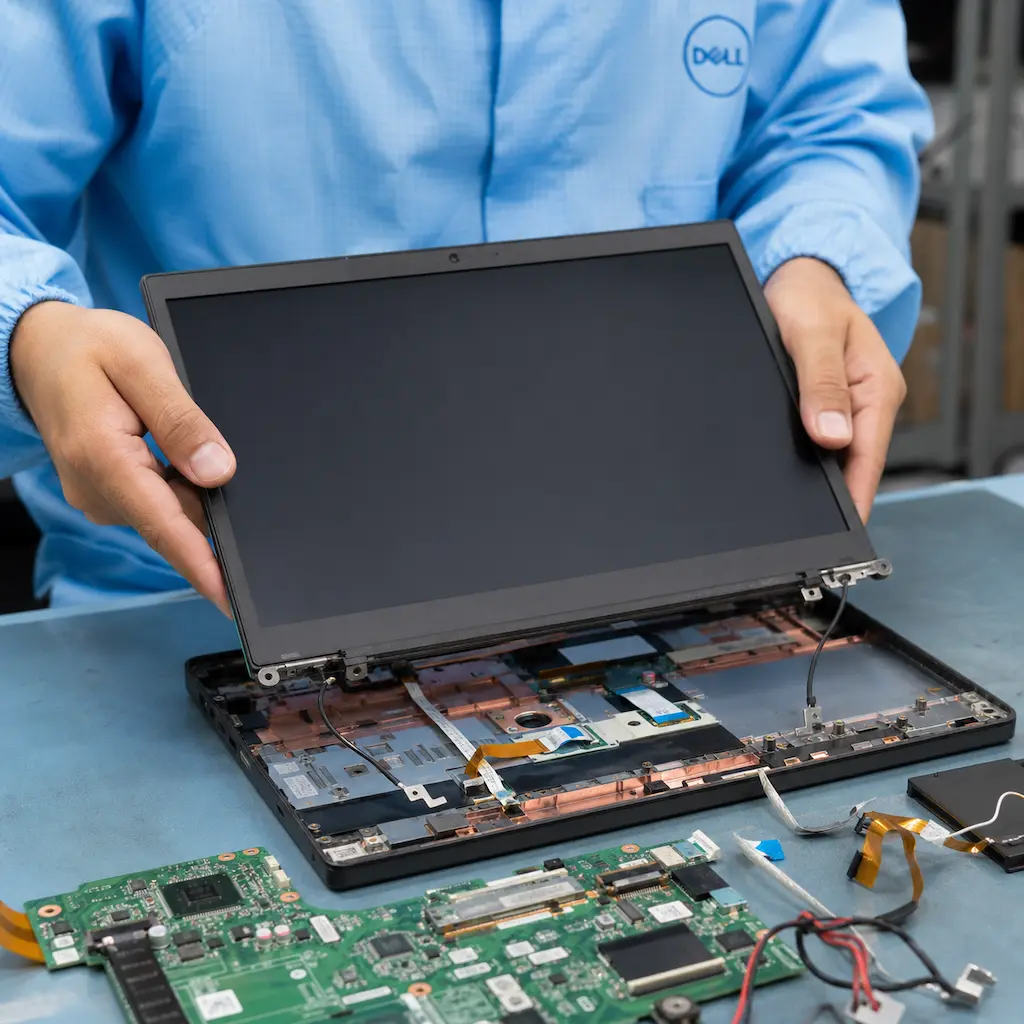

4. Отключение шлейфа и снятие матрицы. Откручиваем боковые кронштейны (обычно 4 - 6 винтов M2), аккуратно наклоняем панель вперёд. Отклеиваем фиксирующую ленту с разъёма и вытаскиваем LVDS или eDP-коннектор строго вдоль плоскости - контакты очень нежные.
5. Установка новой панели. Подключаем шлейф к новой матрице, фиксируем лентой, устанавливаем в кронштейны, закручиваем винты. Для XPS и Inspiron Plus с приклеенной матрицей - наклеиваем свежую двустороннюю ленту по периметру.
6. Промежуточная проверка. До установки рамки включаем ноутбук и проверяем новый экран: подсветка, чёткость изображения, отсутствие полос и битых пикселей, регулировка яркости, работа высокой частоты (если 144+ Гц). Убеждаемся, что всё работает - и только потом собираем.
7. Финальная сборка и тест. Ставим рамку на место, проверяем, что все защёлки встали без зазоров. Ещё раз включаем ноутбук, проверяем картинку, работу сенсора (если экран touch). Готово к выдаче.

Можно ли улучшить экран при замене: апгрейд матрицы Dell

Если вы всё равно меняете дисплей - почему бы не поставить лучше? У Dell многие модели выпускались в нескольких экранных конфигурациях.

Популярные варианты апгрейда:

• TN → IPS на Dell Inspiron 15 3000, Vostro 15 3000. Если модель продавалась с IPS-опцией - значит, разъём и шлейф совместимы. Результат: заметно лучшие углы обзора и цветопередача. Один из самых популярных апгрейдов к нам в сервисный центр.
• FHD 60 Гц → FHD 120/144 Гц на Dell G15, G16. В ряде ревизий шлейф одинаковый для обеих конфигураций - апгрейд прямой. Но проверку совместимости мы делаем в каждом конкретном случае.
• HD → Full HD на Inspiron 15 5000, Vostro 15 5000. Материнская плата часто поддерживает FHD, но в базовой комплектации шла HD-матрица. Требуется проверка совместимости шлейфа - мы делаем это перед заказом панели.
• Глянцевая → Матовая на Inspiron, Vostro. Если вас раздражают блики - при замене можно поставить матовую панель с тем же разрешением и креплением. Работать при ярком свете станет комфортнее.

Мы проконсультируем, возможен ли апгрейд для вашей конкретной модели Dell и стоит ли он своих денег.

Когда поменять матрицу ноутбука Dell в Бронницах не нужно

Не каждая проблема с экраном требует замены матрицы. Иногда ремонт проще и дешевле:

• Мерцание при движении крышки - почти наверняка перетёрт шлейф в петле. Замена шлейфа стоит в 5 - 10 раз дешевле замены матрицы. У Dell Inspiron и Vostro это типичная проблема, мы проверяем шлейф в первую очередь.
• Экран гаснет через несколько секунд (старые модели с CCFL-подсветкой) - сгорел инвертор подсветки. Замена инвертора - быстрый и недорогой ремонт.
• Нет изображения ни на своём, ни на внешнем мониторе - проблема в видеочипе или материнской плате. Замена матрицы здесь бессмысленна.
• Полосы и артефакты на обоих мониторах одновременно - неисправен видеочип или VRM на плате. Нужен ремонт платы, а не замена экрана.

Именно поэтому мы в сервисном центре «Позитив» начинаем с диагностики - чтобы вы не тратили деньги на замену матрицы там, где достаточно замены шлейфа или инвертора.

Модели Dell, с которыми мы работаем

К нам в сервисный центр приносят ноутбуки Dell всех поколений и серий:

• Inspiron - Inspiron 13, Inspiron 14, Inspiron 15 (3000/5000/7000), Inspiron 16, Inspiron 14/16 2-in-1, Inspiron 14/16 Plus
• Vostro - Vostro 14, Vostro 15 (3000/5000), Vostro 16, Vostro 3491/3501/3510
• XPS - XPS 13, XPS 13 Plus, XPS 13 2-in-1, XPS 14, XPS 15, XPS 16, XPS 17
• Latitude - Latitude 3000 (3310/3320/3410/3420/3510/3520), Latitude 5000 (5410/5420/5510/5520), Latitude 7000 (7410/7420/7510/7520), Latitude 9000 (9410/9420/9510/9520)
• Precision - Precision 3000 (3560/3570), Precision 5000 (5560/5570), Precision 7000 (7560/7760/7770)
• G-серия (игровые) - Dell G3 15, Dell G5 15, Dell G7 15/17, Dell G15, Dell G16
• Alienware - Alienware m15 R1-R7, Alienware m16, Alienware m17 R1-R5, Alienware m18, Alienware x14, Alienware x15, Alienware x17
• Старые серии - Latitude E-серии (E5470/E5570/E6430/E7440/E7470), Inspiron 15R, Inspiron 17R, Vostro 1000/3000 ранних поколений, Studio

Не нашли свою модель? Звоните или приходите - замена матрицы ноутбука Dell в Бронницах возможна для любого устройства этой марки.

Особенности ремонта экранов Dell разных серий

Inspiron 15/16 (массовые):

• Пластиковый корпус
• Рамка на защёлках и скотче
• Петли со временем расшатываются - при замене экрана рекомендуем сразу проверить их состояние
• Матрицы доступные, подбор не вызывает проблем

XPS 13/15/17 (премиум):

• Алюминиевый или карбоновый корпус, минимальная толщина
• Матрица приклеена к крышке, шлейфы короткие
• Демонтаж без прогрева - риск расколоть панель
• Требуется опыт и специальный инструмент

Alienware (игровые):

• Массивные петли, тяжёлая крышка
• Высокочастотные панели 144 - 360 Гц с 40-контактным eDP-шлейфом
• При замене критически важно не перепутать с 30-контактным
• OLED-версии требуют особой аккуратности

Latitude (бизнес):

• Надёжный корпус, качественная сборка
• Матрицы IPS с хорошей цветопередачей
• Рамка чаще на винтах под заглушками
• Шлейфы короткие - работать нужно аккуратно

Precision (рабочие станции):

• Профессиональные IPS-панели с калибровкой PremierColor
• Матрицы дорогие, подбор желательно оригинальный или строго совместимый аналог
• Часто QHD+ или 4K+ разрешение

G15/G16 (игровые бюджет/средний сегмент):

• Пластиковый корпус, рамка на защёлках
• Высокочастотные IPS 120 - 165 Гц
• Шлейф в петле перетирается - частая причина мерцания

Старые модели с LVDS:

• Latitude E-серии, Inspiron 15R, Vostro 1000
• LVDS-шлейф, иногда CCFL-подсветка с инвертором
• Матрицы этого поколения всё ещё доступны, но выбор ограничен
• Подбираем совместимые аналоги по маркировке
