Замена экрана ноутбука Packard Bell в Бронницах

Почему экраны Packard Bell выходят из строя

Packard Bell был дочерним брендом Acer, ориентированным на бюджетный сегмент европейского рынка. Фактически это были ноутбуки Acer с другими логотипами и чуть изменённым дизайном. По данным iFixit, Packard Bell использовала те же матрицы, что и Acer - от AU Optronics, Chi Mei (Innolux), LG Display, BOE - в зависимости от модели и года выпуска.

Это значит, что замена матрицы ноутбука Packard Bell в Бронницах технически не сложнее ремонта Acer, но есть нюанс: запчасти. Бренд мёртв, официальных поставок нет, приходится искать совместимые панели или NOS (new old stock - новые матрицы со склада, выпущенные 10+ лет назад).

Основные причины поломок дисплеев Packard Bell:

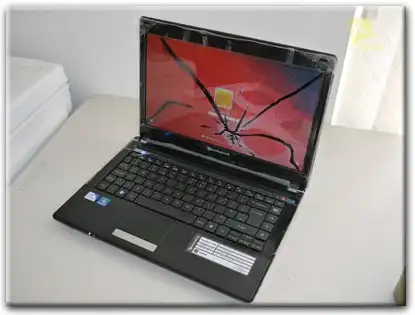

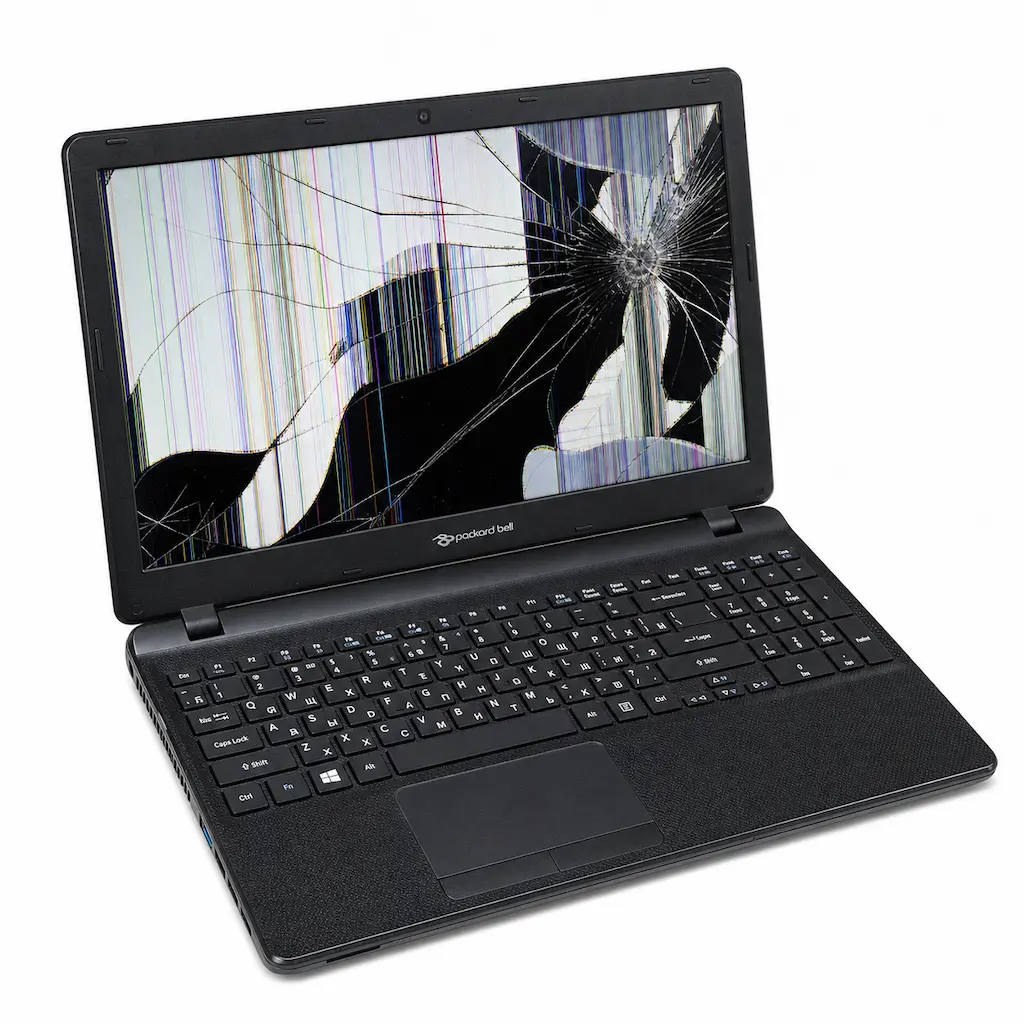

• Механические повреждения - трещины и чёрные пятна. Уронили, прижали крышку в сумке, закрыли на ручку - жидкие кристаллы разрушаются мгновенно. Появляются чёрные «чернильные» разводы или паутинка трещин. У Packard Bell корпуса пластиковые, защиты почти нет.
• Расшатанные петли и перекос рамки. Фирменная проблема EasyNote TM, TE, TS. Петли ослабевают, крышка перекашивается, пластиковая рамка давит на углы матрицы - появляются трещины в углах экрана. Когда клиенты приносят такой ноутбук к нам в сервисный центр, чтобы заменить экран на ноутбуке Packard Bell в Бронницах, мы одновременно проверяем петли и при необходимости укрепляем их.
• Вертикальные или горизонтальные полосы. Могут идти от матрицы, от изношенного шлейфа или от видеовыхода на материнской плате. Диагностика с внешним монитором сразу покажет источник - это первое, что мы делаем в нашем СЦ.
• Мерцание подсветки. Экран моргает, яркость скачет, дисплей гаснет при наклоне крышки. Шлейф перетирается в петле при активном использовании. Часто достаточно замены шлейфа - это дешевле новой матрицы.
• Чёрный экран при работающем ноутбуке. Индикаторы горят, кулер шумит, но экран мёртв. Если внешний монитор показывает - проблема в матрице, шлейфе или инверторе (для старых моделей с CCFL). Если картинки нет нигде - копаем к видеочипу или плате.
• Выгорание CCFL-подсветки. Старые Packard Bell (EasyNote LJ, MH, MV, dot S) имеют люминесцентную лампу с инвертором. Лампа тускнеет, мерцает, потом гаснет. Иногда достаточно замены инвертора, но если лампа встроена в матрицу - меняется весь блок.
• Деградация LED-подсветки. Экран потускнел, пожелтел, появился розовый или зелёный оттенок - светодиоды выработали ресурс. Характерно для Packard Bell старше 8 - 10 лет.
• Битые пиксели. Одиночные мёртвые точки или кластеры. На бюджетных TN-панелях Packard Bell это было частым явлением уже с завода.

Какие матрицы ставила Packard Bell: типы и особенности

Packard Bell использовала преимущественно бюджетные панели - TN и базовые IPS. При замене экрана ноутбука Packard Bell в Бронницах важно понимать, что стоит в конкретной модели.

Типы матриц в ноутбуках Packard Bell:

• TN (Twisted Nematic). Подавляющее большинство EasyNote TM, TE, TS, LM, LJ, NM - бюджетные TN-панели. Быстрый отклик, низкая цена, но узкие углы обзора и бледные цвета. При замене в некоторых моделях можно апгрейднуть до IPS, если шлейф и разъём совместимы.
• IPS (In-Plane Switching). Встречается в более дорогих конфигурациях EasyNote LV, Butterfly, некоторых TX. Широкие углы обзора, лучшая цветопередача. Матрицы дороже TN, подбор сложнее.
• Глянцевые панели. Packard Bell активно использовала глянцевые покрытия - яркая картинка, но блики от окон и ламп. При замене можно поставить матовый аналог, если крепление и шлейф совместимы.
• CCFL vs LED. Старые модели (EasyNote LJ, MH, MV, dot S, выпуск до 2010 - 2011) имеют CCFL-лампу с инвертором. Более новые (TM, TE, TS, LM с 2011 года) - LED-подсветку. CCFL и LED не взаимозаменяемы без переделки.
• LVDS vs eDP. Старые Packard Bell (до 2011 - 2012) - LVDS-шлейф. Более новые (с 2012) - eDP. Физически несовместимы, нужен точный подбор.
• Разрешения: HD (1366×768) - массовый стандарт, HD+ (1600×900) - редко, в топовых LV и TX, Full HD (1920×1080) - единичные конфигурации Butterfly и LV.

Совместимость матриц Packard Bell: на что смотреть при подборе

Чтобы поменять матрицу ноутбука Packard Bell в Бронницах правильно, нужно учесть параметры совместимости. Промах в одном - и панель не заработает.

Ключевые параметры:

1. Диагональ. 10,1" (нетбуки dot), 11,6" (Butterfly S), 13,3" (Butterfly M), 14" (EasyNote NM), 15,6" (EasyNote TM/TE/TS/LM/LJ), 17,3" (EasyNote LV/TK) - строго по модели.
2. Разрешение. HD (1366×768), HD+ (1600×900), Full HD (1920×1080), WXGA (1280×800 для старых 14"). Видеовыход платы рассчитан на конкретное разрешение.
3. Интерфейс. LVDS (старые модели до 2011 - 2012) или eDP (новые с 2012). Физически несовместимы. Внутри LVDS бывает 30-контактный и 40-контактный, внутри eDP тоже - важно точное совпадение.
4. Тип подсветки. LED (большинство) или CCFL (старые). Несовместимы без переделки схемы.
5. Крепление. Боковые металлические кронштейны с винтами M2 или M2,5. Расположение отверстий должно совпадать.
6. Покрытие. Глянцевое или матовое. При замене можно выбрать, если остальные параметры совпадают.

Мы в нашем сервисном центре снимаем маркировку с установленной матрицы и подбираем совместимый аналог - часто это панели от Acer (родственный бренд), иногда NOS, иногда б/у в отличном состоянии.

Как проходит замена матрицы ноутбука Packard Bell в Бронницах: процесс

Работаем по проверенной схеме:

1. Диагностика. Подключаем внешний монитор - если картинка есть, проблема в дисплее. Проверяем шлейф, инвертор (если CCFL), видеовыход. Определяем причину.
2. Считывание маркировки. Разбираем крышку, находим наклейку на тыльной стороне матрицы. Код вроде B156XW02 V.6, LTN156AT05, N156B6-L0B - паспорт панели. По нему ищем замену.

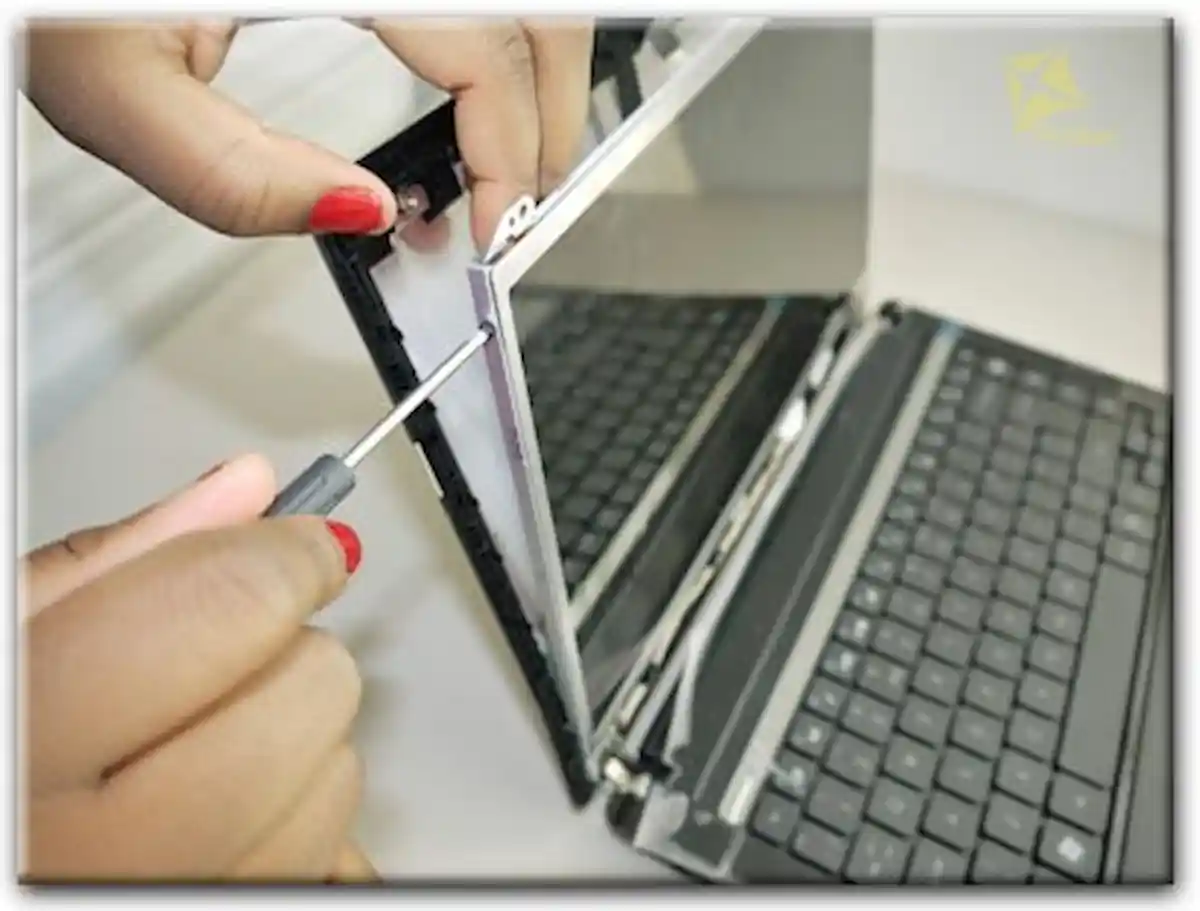

3. Разборка рамки. У Packard Bell рамка (безель) обычно на защёлках, иногда под резиновыми заглушками винты. Работаем пластиковым спаджером, без рывков - пластик старый, хрупкий.
4. Отключение шлейфа и снятие матрицы. Откручиваем боковые кронштейны (4 винта), наклоняем панель. Отклеиваем ленту с разъёма, вытаскиваем LVDS/eDP-коннектор вдоль плоскости. Если CCFL - отключаем кабель инвертора.
5. Установка новой панели. Подключаем шлейф, фиксируем лентой, ставим в кронштейны, закручиваем винты.
6. Промежуточная проверка. До установки рамки включаем: подсветка, изображение, полосы, битые пиксели, яркость. Убедились - собираем.
7. Финальная сборка и тест. Ставим рамку, проверяем защёлки. Включаем, проверяем картинку. Готово.

Можно ли улучшить экран при замене: апгрейд Packard Bell

Если меняете - почему не улучшить? У Packard Bell есть варианты:

• TN → IPS на EasyNote TM/TE/TS. Если модель продавалась с IPS (редко, но бывало) - шлейф совместим. Результат: лучшие углы обзора и цвета.
• HD → Full HD на EasyNote LV/TX. Теоретически возможно, если плата поддерживает, но нужна проверка шлейфа и BIOS.
• Глянцевая → Матовая. Если блики мешают - ставим матовую панель с тем же разрешением.

Проконсультируем, возможен ли апгрейд для вашей модели Packard Bell.

Когда поменять матрицу ноутбука Packard Bell в Бронницах не нужно

Не каждая проблема требует замены:

• Мерцание при движении крышки - перетёрт шлейф. Замена шлейфа в разы дешевле.
• Экран тусклый (CCFL-модели) - сгорел инвертор. Замена инвертора быстрая и недорогая.
• Нет изображения на обоих мониторах - проблема в видеочипе или плате.
• Артефакты на внешнем и встроенном - неисправен GPU.

Поэтому в сервисном центре «Позитив» начинаем с диагностики.

Особенности ремонта экранов Packard Bell разных серий

EasyNote TM/TE/TS (массовые 15,6"):

• Пластиковый корпус, рамка на защёлках
• Петли расшатываются - проверяем
• Матрицы доступны (аналоги от Acer)

EasyNote LV/TK (17,3"):

• Крупные матрицы, тяжёлая крышка
• Петли мощнее, но тоже люфтят
• Матрицы редкие, чаще б/у или NOS

Butterfly (ультратонкие):

• Тонкий корпус, матрица иногда приклеена
• Шлейфы короткие
• Матрицы дорогие, редкие

dot (нетбуки):

• 10,1" - 11,6", CCFL или LED
• Матрицы совместимы с нетбуками Acer Aspire One
• Часто LVDS-шлейф

Старые с CCFL:

• EasyNote LJ, MH, MV
• CCFL-подсветка с инвертором
• Матрицы б/у или NOS

Почему выбирают сервисный центр «Позитив»

Опыт с Packard Bell всех поколений:

• От dot до Butterfly
• Знаем архаичные LVDS и CCFL

Честная диагностика:

• Не меняем матрицу, если дело в шлейфе/инверторе

Подбор матриц для старых моделей:

• Работаем с NOS, б/у, аналогами Acer
• Находим то, что другие не ищут

Прозрачность:

• Цена после диагностики, до ремонта
