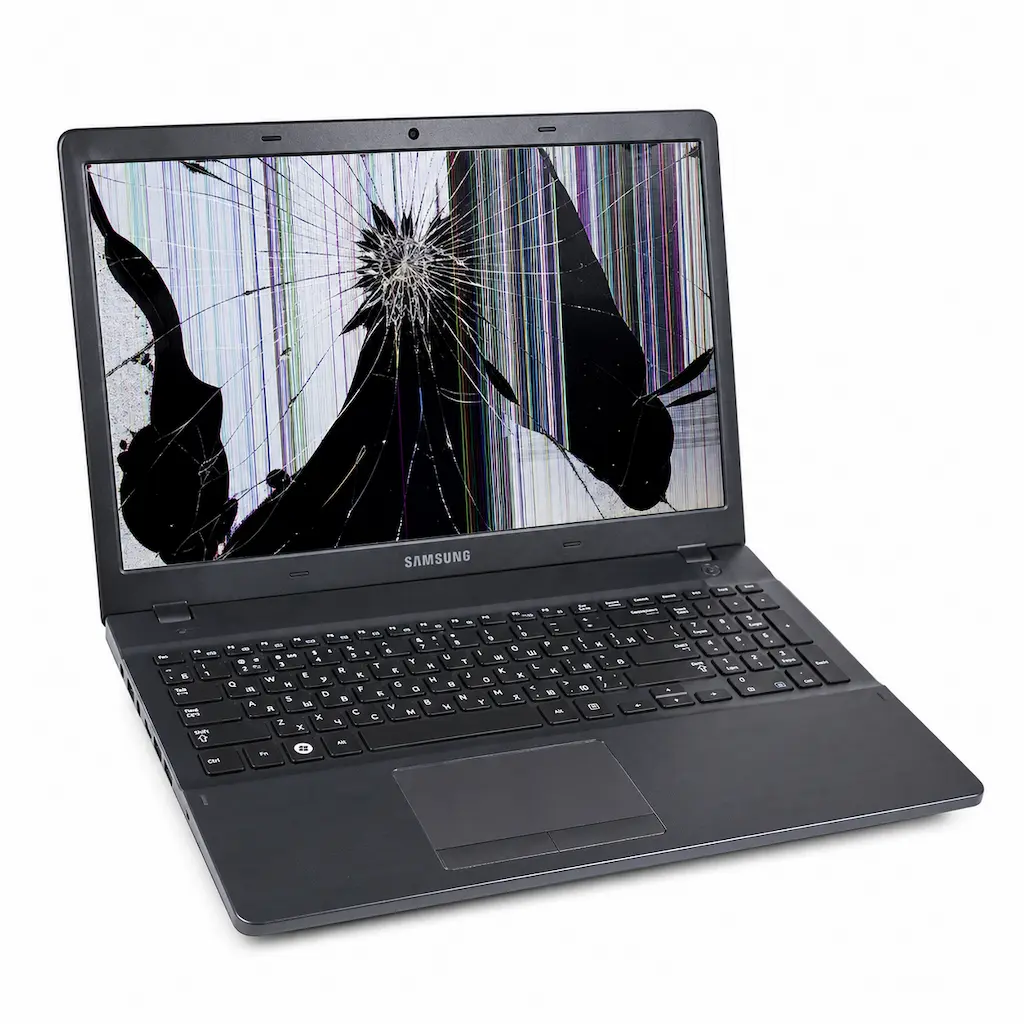

Замена экрана ноутбука Samsung в Бронницах

Какие матрицы ставила Samsung: типы и особенности дисплеев

Samsung - один из немногих производителей ноутбуков, который использовал собственные матрицы. При замене экрана ноутбука Samsung в Бронницах важно понимать, какой тип панели стоит в вашем устройстве.

Типы матриц в ноутбуках Samsung:

• PLS (Plane-to-Line Switching). Собственная разработка Samsung - аналог IPS от LG. Широкие углы обзора 178°, хорошая цветопередача. Использовалась в Samsung Series 7, Series 9, Ativ Book 9, Galaxy Book Ion. По качеству картинки PLS не уступает IPS, но матрицы Samsung дороже в подборе.
• Super PLS. Улучшенная версия PLS с повышенной яркостью и энергоэффективностью. Применялась в топовых Series 9 (NP900X), Ativ Book 9 Plus, Ativ Book 9 Pro. Цветовой охват до 100% sRGB, яркость до 350 - 400 нит.
• Samsung AMOLED (OLED). Самые яркие и контрастные дисплеи в линейке Samsung. Используются в Galaxy Book Pro, Galaxy Book Pro 360, Galaxy Book Flex. Контраст 1 000 000:1, охват DCI-P3 до 120%, глубокий чёрный цвет. Матрицы тонкие, хрупкие, дорогие - замена матрицы ноутбука Samsung в Бронницах в этом случае требует особой аккуратности.
• TN (Twisted Nematic). Бюджетные серии Samsung Series 3 (NP300E, NP305E), Series 2 (NP270E). Быстрый отклик, но узкие углы обзора и бледные цвета. При замене во многих моделях можно апгрейднуть до PLS или IPS - шлейф и разъём часто совместимы.
• QLED-подсветка. В некоторых топовых конфигурациях Ativ Book 9 Pro Samsung использовала квантовые точки в подсветке IPS-матрицы для расширения цветового охвата. Редкие панели, подбор аналогов ограничен.
• Сенсорные панели (Touch). Samsung Ativ Book 9 Plus, Galaxy Book Flex, Galaxy Book Pro 360 - матрица интегрирована с тачскрином в единый блок с дополнительным шлейфом сенсора. Замена технически сложнее и дороже обычной матрицы.
• LVDS vs eDP. Старые Samsung (Series 3/5 первых поколений, модели до 2012 года) используют интерфейс LVDS. Современные eDP-матрицы туда физически не встанут - нужен точный подбор LVDS-совместимой панели. С 2012 - 2013 года Samsung перешла на eDP.

Совместимость матриц Samsung: на что смотреть при подборе

Чтобы поменять матрицу ноутбука Samsung в Бронницах правильно, нужно учесть несколько критических параметров. Ошибка хотя бы в одном - и новая панель не заработает.

Ключевые параметры совместимости:

1. Диагональ и разрешение. 13,3", 14", 15,6", 17,3" - должно совпадать точно. Разрешение: HD (1366×768), Full HD (1920×1080), QHD (2560×1440), QHD+ (3200×1800), 4K (3840×2160). Видеовыход материнской платы рассчитан на конкретное разрешение.
2. Интерфейс подключения. LVDS (старые модели Series 3/5 до 2012 года) или eDP (современные Series 7/9, Ativ, Galaxy Book). Они физически несовместимы - разные разъёмы, разная распиновка. Внутри eDP бывает 30-контактный и 40-контактный - они тоже различаются.
3. Тип крепления. Большинство Samsung крепят матрицу на боковых металлических кронштейнах с винтами M2. В ультратонких Galaxy Book, Ativ Book 9, Series 9 (NP900X) матрица приклеена к крышке - демонтаж требует прогрева и специальных инструментов.
4. Тип подсветки. Все современные Samsung - LED. Очень старые модели (RV, R, NP-R) могут иметь CCFL-лампу с отдельным инвертором. CCFL и LED-матрицы не взаимозаменяемы без переделки схемы.
5. Покрытие экрана. Матовое (anti-glare) или глянцевое. В Series 9 и Ativ Book - почти всегда глянцевое или полуматовое. В Series 3/5 встречаются оба варианта. При замене можно выбрать предпочтительный тип, если крепление и шлейф совместимы.
6. Наличие сенсора (Touch). Если у вас сенсорный экран - матрица с тачом отличается от обычной: дополнительный USB-шлейф для сенсора, другое крепление, большая толщина блока.

Мы в нашем сервисном центре снимаем маркировку с установленной матрицы и подбираем точное соответствие.

Как проходит замена экрана ноутбука Samsung в Бронницах: пошаговый процесс

Мы работаем по отлаженной схеме, которая исключает ошибки и экономит ваше время:

1. Диагностика. Подключаем внешний монитор - если изображение нормальное, проблема в матрице или шлейфе. Осматриваем шлейф в зоне петли, проверяем видеовыход на плате. Точно устанавливаем причину неисправности.
2. Считывание маркировки матрицы. Разбираем крышку, находим заводскую наклейку на тыльной стороне панели. Код вроде LTN133AT23, LSN133BT01, HW13WX101 - это полный паспорт матрицы. По нему мы определяем производителя, интерфейс, тип подсветки, разрешение и крепление.
3. Разборка рамки экрана. У большинства Samsung рамка (безель) крепится на защёлках и тонком двустороннем скотче. Работаем пластиковым спаджером по периметру, без резких движений - пластик тонкий и легко трескается. У некоторых серий (Series 7, Odyssey) рамка дополнительно на винтах под резиновыми заглушками.
4. Отключение шлейфа и снятие матрицы. Откручиваем боковые кронштейны (обычно 4 винта M2), аккуратно наклоняем панель вперёд. Отклеиваем фиксирующую ленту с разъёма и вытаскиваем LVDS или eDP-коннектор строго вдоль плоскости - контакты очень нежные.
5. Установка новой панели. Подключаем шлейф к новой матрице, фиксируем лентой, устанавливаем в кронштейны, закручиваем винты. Для Galaxy Book и Ativ Book с приклеенной матрицей - наклеиваем свежую двустороннюю ленту по периметру.
6. Промежуточная проверка. До установки рамки включаем ноутбук и проверяем новый экран: подсветка, чёткость изображения, отсутствие полос и битых пикселей, регулировка яркости. Убеждаемся, что всё работает - и только потом собираем.
7. Финальная сборка и тест. Ставим рамку на место, проверяем, что все защёлки встали без зазоров. Ещё раз включаем ноутбук, проверяем картинку, работу сенсора (если экран touch). Готово к выдаче.

Можно ли улучшить экран при замене: апгрейд матрицы Samsung

Если вы всё равно меняете дисплей - почему бы не поставить лучше? У Samsung многие модели выпускались в нескольких экранных конфигурациях.

Популярные варианты апгрейда:

• TN → PLS/IPS на Samsung Series 3 (NP300E, NP305E). Если модель продавалась с PLS-опцией - значит, разъём и шлейф совместимы. Результат: заметно лучшие углы обзора и цветопередача. Один из самых популярных апгрейдов к нам в сервисный центр.
• HD → Full HD на Samsung Series 5, Ativ Book 2. Материнская плата часто поддерживает FHD, но в базовой комплектации шла HD-матрица. Требуется проверка совместимости шлейфа - мы делаем это перед заказом панели.
• Глянцевая → Матовая на Series 3/5. Если вас раздражают блики - при замене можно поставить матовую панель с тем же разрешением и креплением. Работать при ярком свете станет комфортнее.

Мы проконсультируем, возможен ли апгрейд для вашей конкретной модели Samsung и стоит ли он своих денег.

Когда поменять матрицу ноутбука Samsung в Бронницах не нужно

Не каждая проблема с экраном требует замены матрицы. Иногда ремонт проще и дешевле:

• Мерцание при движении крышки - почти наверняка перетёрт шлейф в петле. Замена шлейфа стоит в 5 - 10 раз дешевле замены матрицы. У Samsung это типичная проблема, мы проверяем шлейф в первую очередь.
• Экран гаснет через несколько секунд (старые модели с CCFL-подсветкой) - сгорел инвертор подсветки. Замена инвертора - быстрый и недорогой ремонт.
• Нет изображения ни на своём, ни на внешнем мониторе - проблема в видеочипе или материнской плате. Замена матрицы здесь бессмысленна.
• Полосы и артефакты на обоих мониторах одновременно - неисправен видеочип или VRM на плате. Нужен ремонт платы, а не замена экрана.

Именно поэтому мы в сервисном центре «Позитив» начинаем с диагностики - чтобы вы не тратили деньги на замену матрицы там, где достаточно замены шлейфа или инвертора.

Модели Samsung, с которыми мы работаем

К нам в сервисный центр приносят ноутбуки Samsung всех поколений и серий:

• Современные линейки - Galaxy Book Pro, Galaxy Book Pro 360, Galaxy Book Flex, Galaxy Book Ion, Galaxy Book S, Galaxy Book2 Pro
• Ativ Book - Ativ Book 9, Ativ Book 9 Plus, Ativ Book 9 Pro, Ativ Book 2, Ativ Book 6
• Series 9 (ультрапремиум) - NP900X3, NP900X4, NP900X5
• Series 7 - NP700Z, NP700G (геймерская Gamer), NP730U, NP740U (Ultra)
• Series 5 - NP530U, NP535U, NP550P
• Series 3 - NP300E, NP305E, NP350E, NP350V
• Series 2 - NP270E
• Игровые - Odyssey Z
• Старые серии - RV, R, RC, RF, NP-R428, NP-R730, NP-Q

Не нашли свою модель? Звоните или приходите - замена матрицы ноутбука Samsung в Бронницах возможна для любого устройства этой марки.

Особенности ремонта экранов Samsung разных серий

Series 3/5 (массовые):

• Пластиковый корпус
• Рамка на защёлках и скотче
• Петли со временем расшатываются - при замене экрана рекомендуем сразу проверить их состояние
• Матрицы доступные, подбор не вызывает проблем

Series 9, Ativ Book 9 (ультрапремиум):

• Алюминиевый корпус толщиной менее 15 мм
• Матрица приклеена к крышке, шлейфы короткие
• Демонтаж без прогрева - риск расколоть панель
• Требуется опыт и специальный инструмент

Galaxy Book Pro, Pro 360 (OLED):

• AMOLED-панели Samsung тоньше и хрупче обычных IPS
• При монтаже нельзя давить на углы - матрица треснет от точечного усилия
• Стоимость OLED-панелей высокая

Galaxy Book Flex (трансформер):

• Матрица интегрирована с тачскрином - единый блок с двумя шлейфами
• Петли на 360° создают дополнительную нагрузку на шлейф
• Замена сложнее и дороже обычной матрицы

Odyssey Z (игровая):

• Высокочастотные IPS-панели 144 Гц с 40-контактным eDP-шлейфом
• При замене критически важно не перепутать с 30-контактным - разъёмы визуально похожи, но панель не запустится

Старые модели с LVDS:

• Series 3/5 первых поколений, RV, R-серии
• LVDS-шлейф, иногда CCFL-подсветка с инвертором
• Матрицы этого поколения всё ещё доступны, но выбор ограничен
• Подбираем совместимые аналоги по маркировке

Почему выбирают сервисный центр «Позитив»

Опыт работы с Samsung всех поколений:

• От старых LVDS-моделей с CCFL до современных Galaxy Book с AMOLED
• Знаем особенности каждой серии

Честная диагностика:

• Не будем менять матрицу, если проблема в шлейфе, инверторе или петлях
• Сначала - точная причина, потом - решение

Точный подбор матрицы:

• Учитываем интерфейс (LVDS/eDP), тип крепления, разрешение, подсветку, PLS/AMOLED
• Подбираем оригинал или проверенный аналог

Возможность апгрейда:

• Расскажем, можно ли поставить PLS вместо TN или FHD вместо HD
• Честно, по вашей конкретной модели

Скорость:

• Стандартная замена экрана ноутбука Samsung в Бронницах при наличии матрицы на складе - от 40 минут до 1,5 часов

Прозрачные цены:

• Стоимость матрицы и работ - до начала ремонта
• Никаких сюрпризов после сборки
